Установка лебёдки в штатный бампер VW Caravelle

Для уверенной езды по бездорожью и пересечённой местности нужна лебёдка. Она позволит туристическому кемперу преодолеть труднопроходимое препятствие или выбраться из грязи.

Будем устанавливать лебёдку T-MAX 6500.

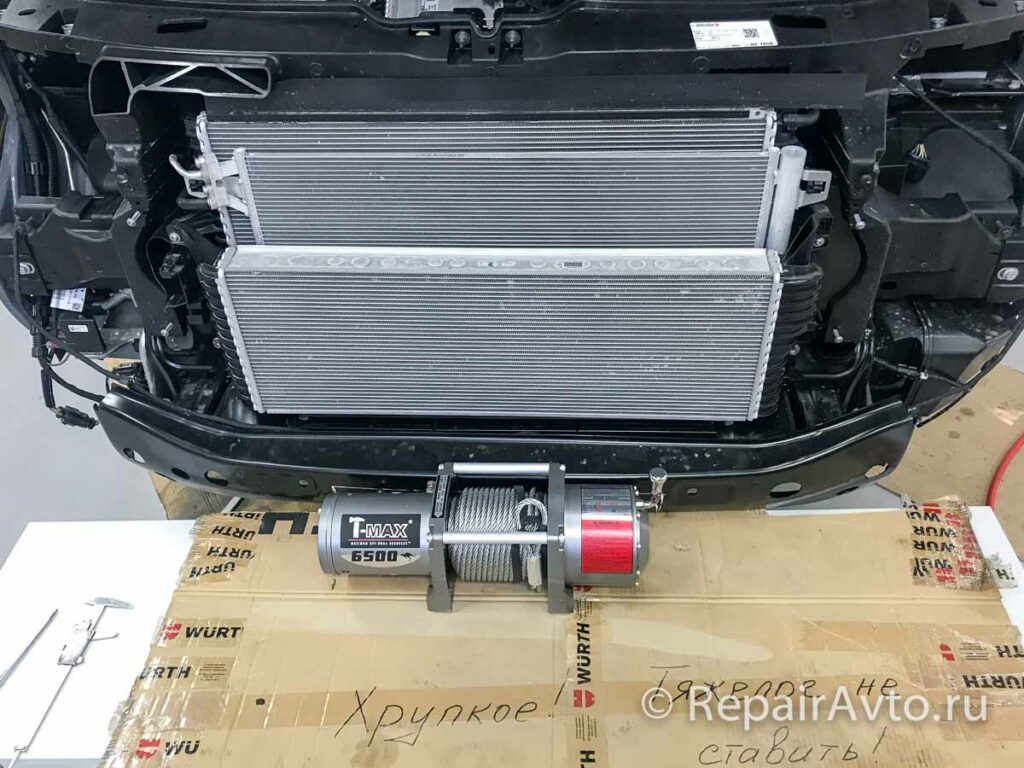

Размечаем её расположение по месту установки. Используем лёгкий предмет таких же габаритов.

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

Визуально проверяем расположение лебёдки. Можно приступать к подготовке места для установки лебёдочной площадки.

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

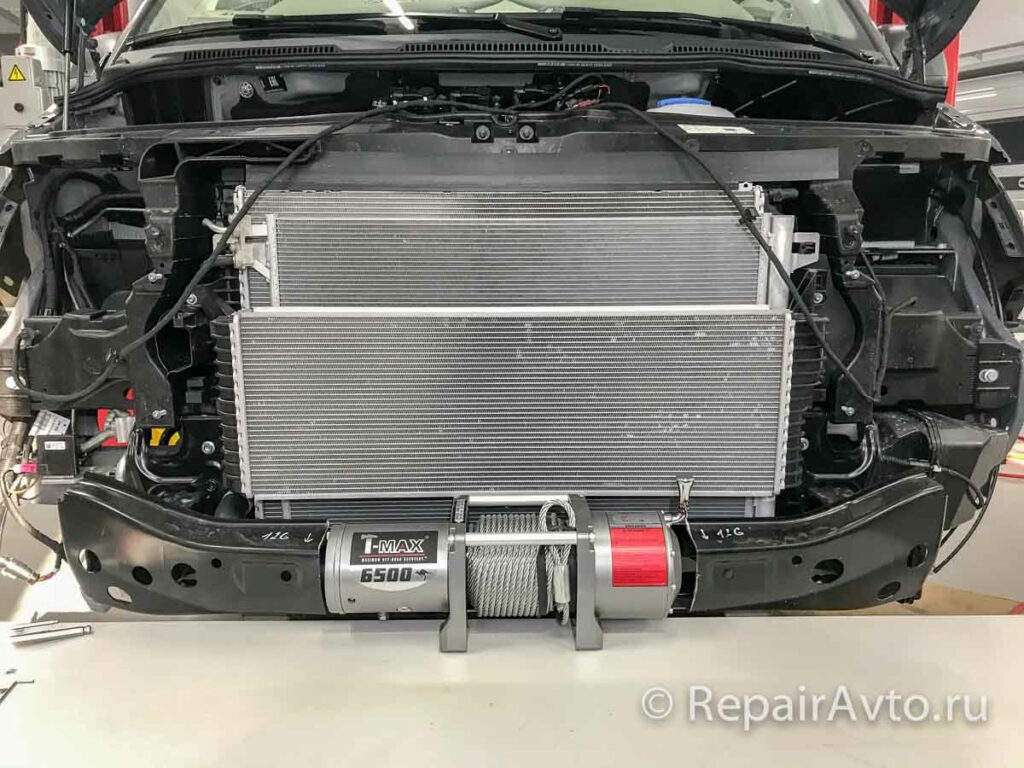

Защищаем моторный отсек и вырезаем в усилителе бампера участок под лебёдку. Ещё раз визуально проверяем расположение лебёдки по месту установки.

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

Далее необходимо изготовить площадку для лебёдки.

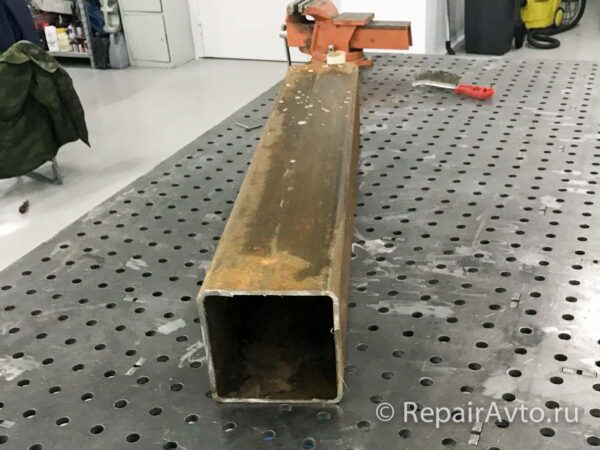

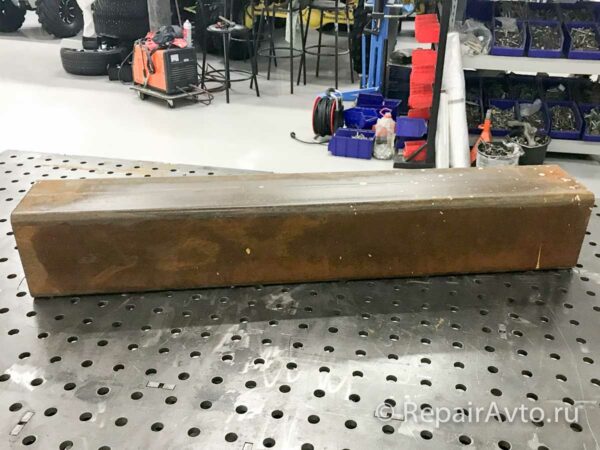

Площадку изготавливаем из подходящего профиля.

: Изготовление площадки для установки лебедки

: Изготовление площадки для установки лебедки

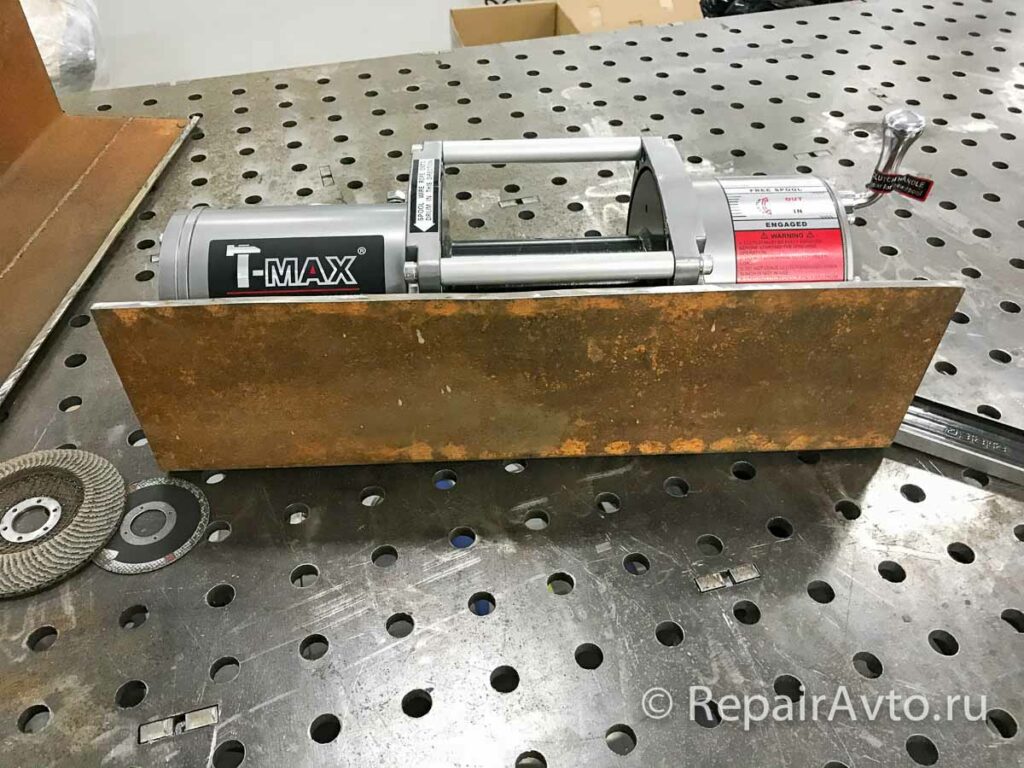

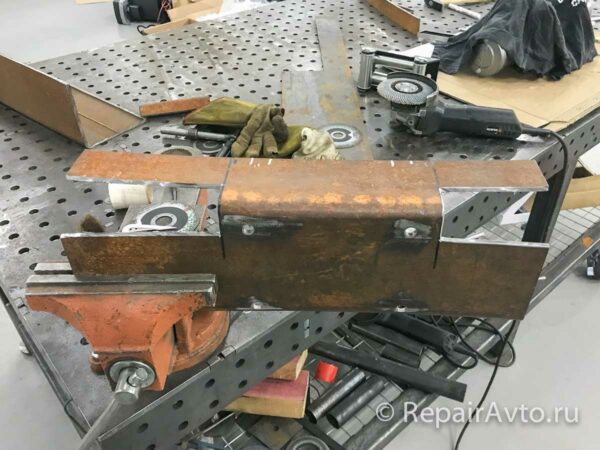

Отрезаем профиль нужной длины и вырезаем его лишнюю часть. Предварительно располагаем лебёдку и её элементы на будущей площадке.

: Изготовление площадки для установки лебедки

: Изготовление площадки для установки лебедки

: Изготовление площадки для установки лебедки

: Изготовление площадки для установки лебедки

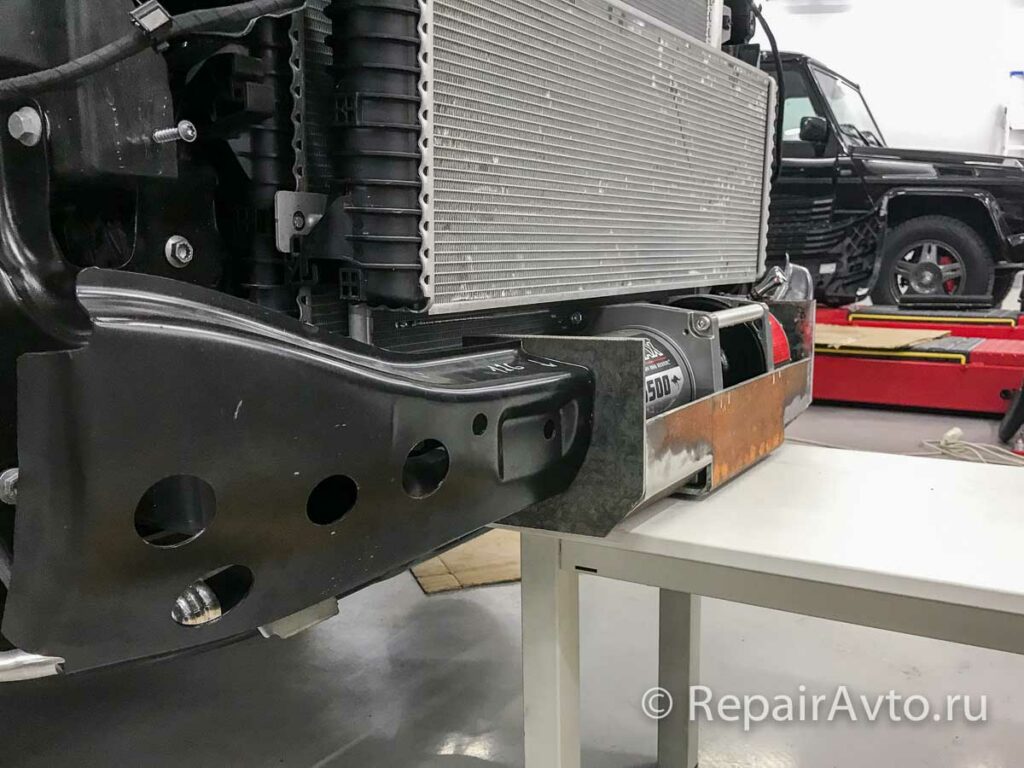

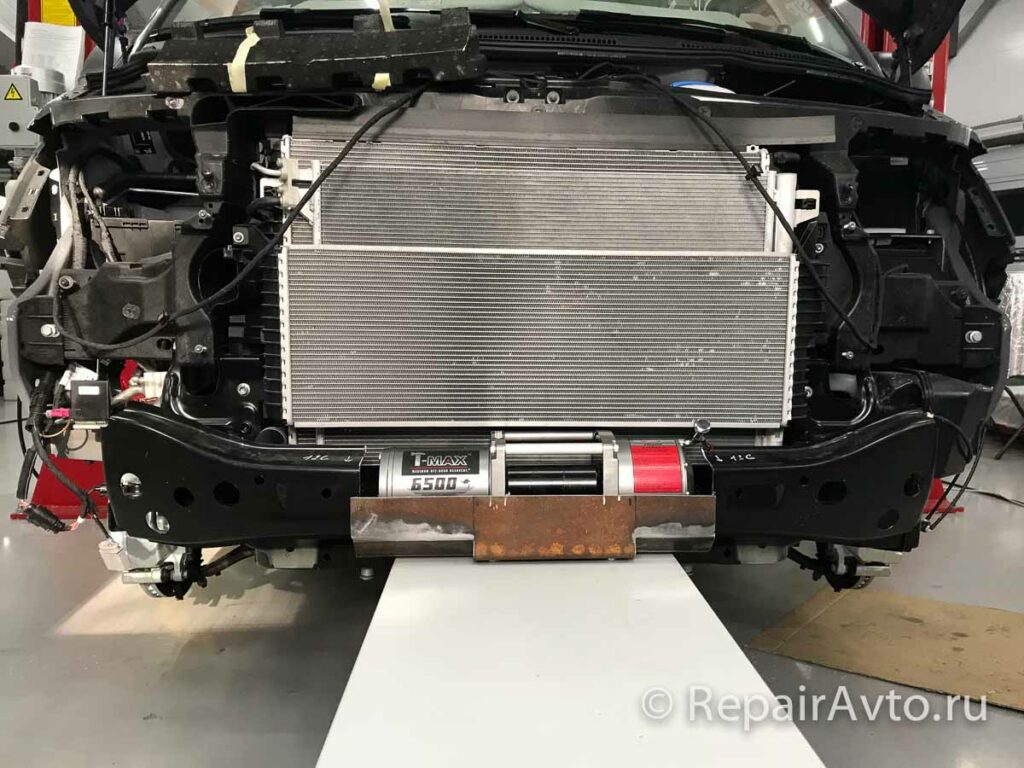

Примеряем лебёдку с площадкой по месту установки. Всё подходит идеально, можно продолжать изготовление площадки для лебёдки.

: Изготовление площадки для установки лебедки

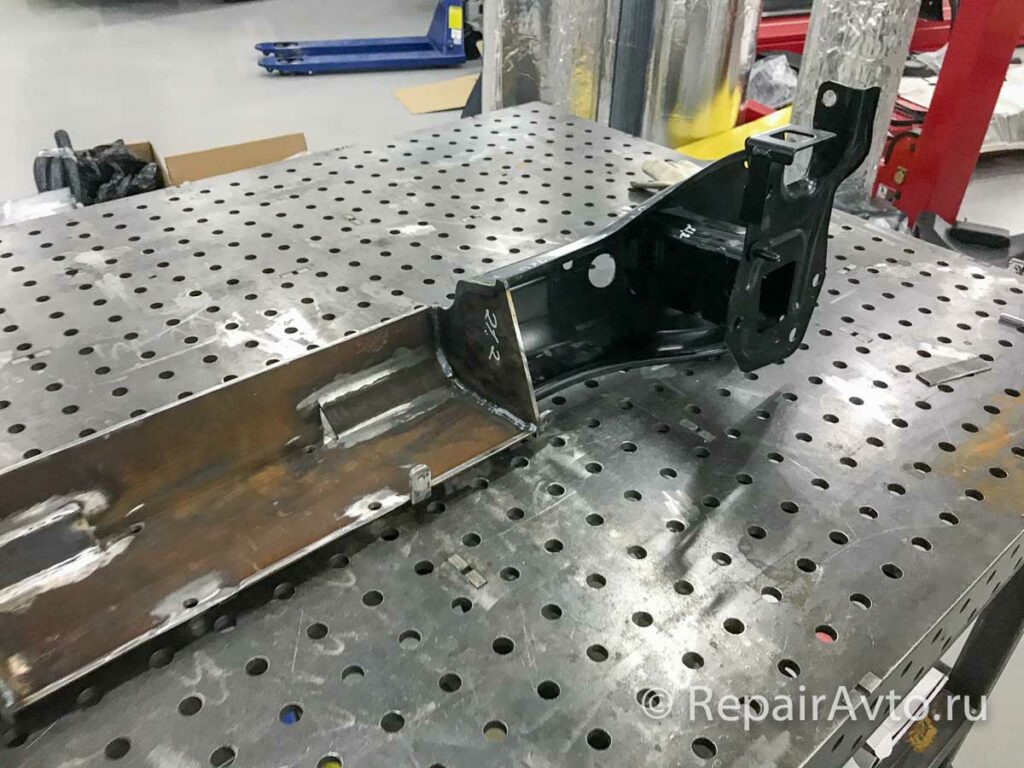

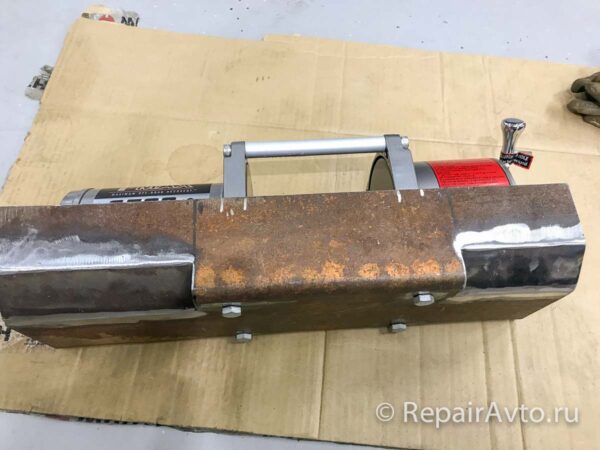

Вырезаем участки площадки и ввариваем на их место усиливающие пластины. Далее крепим лебёдку к площадке.

: Изготовление площадки для установки лебедки

: Изготовление площадки для установки лебедки

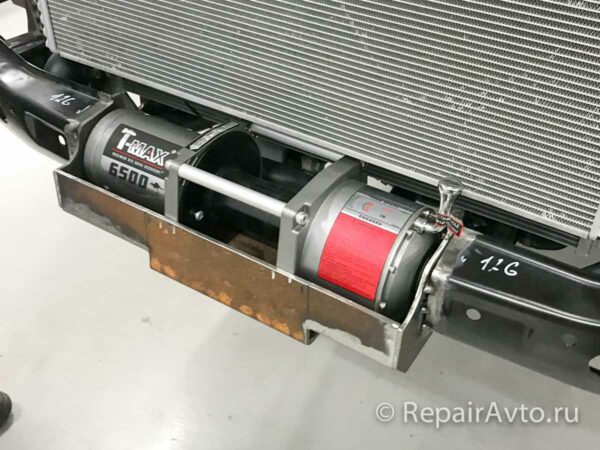

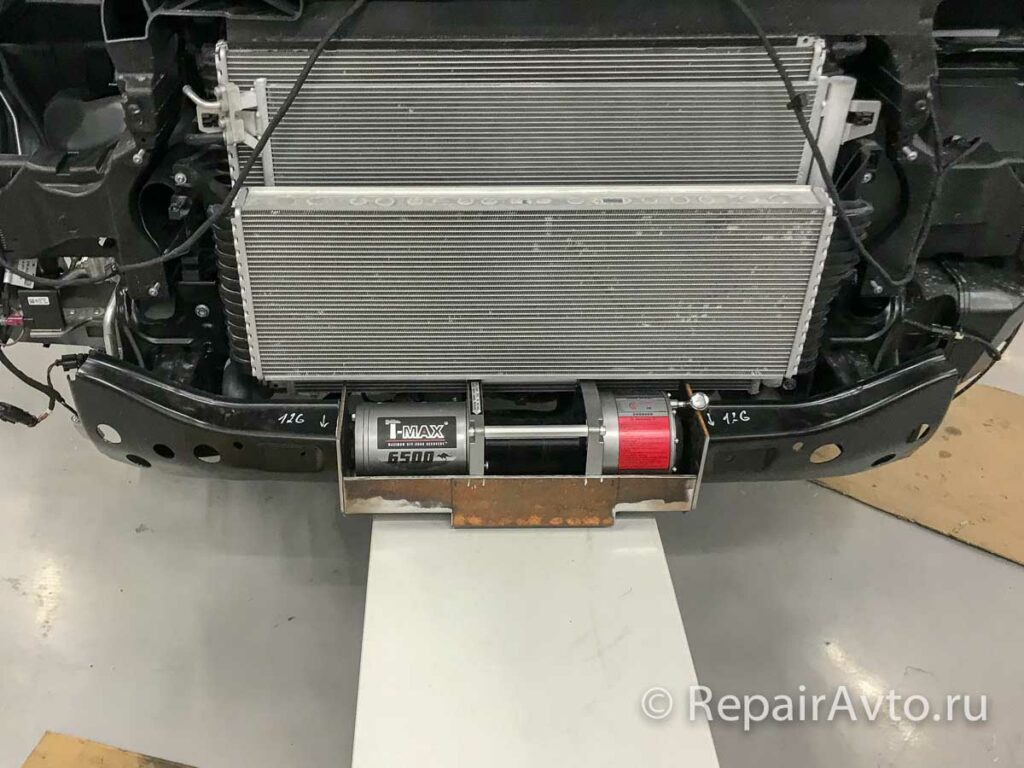

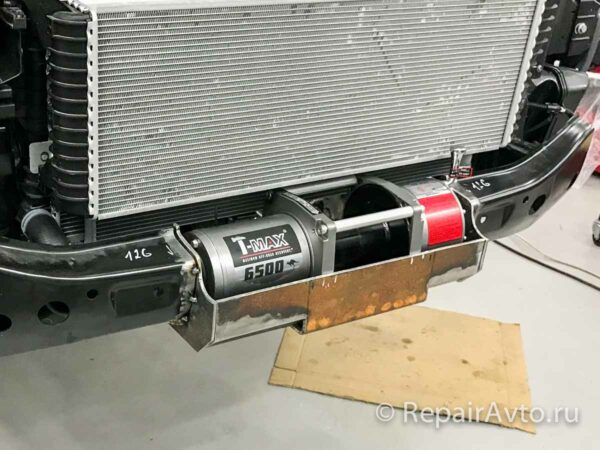

Примеряем сборную конструкцию по месту установки на кемпере.

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

Предварительно фиксируем площадку на усилителе бампера.

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

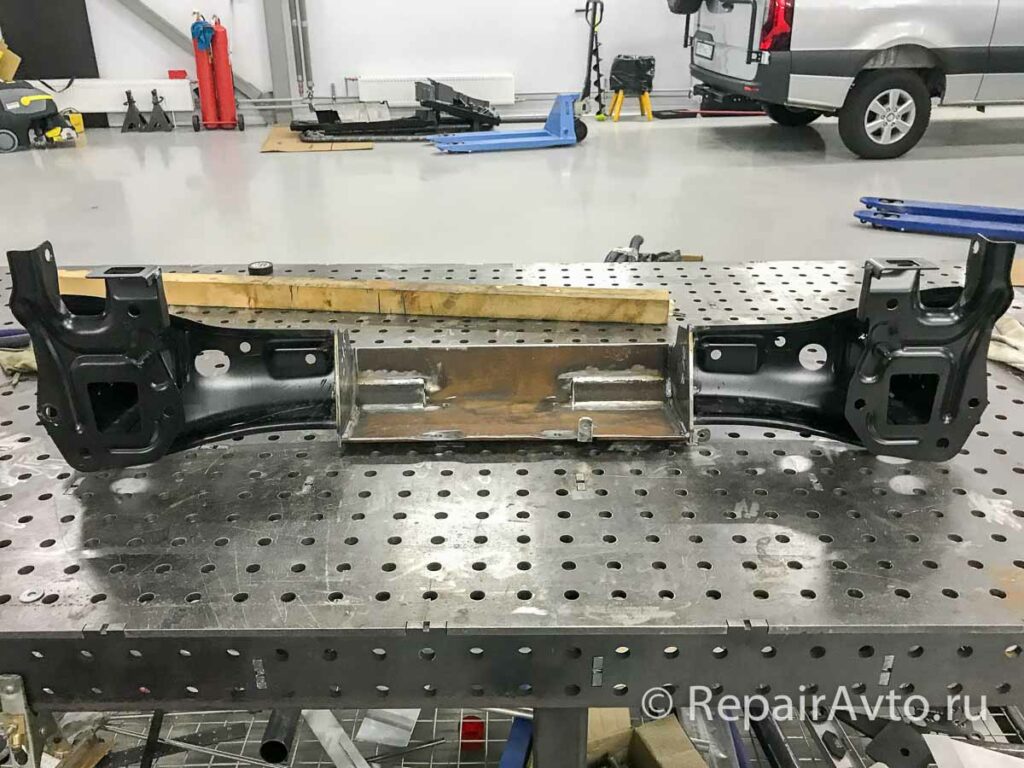

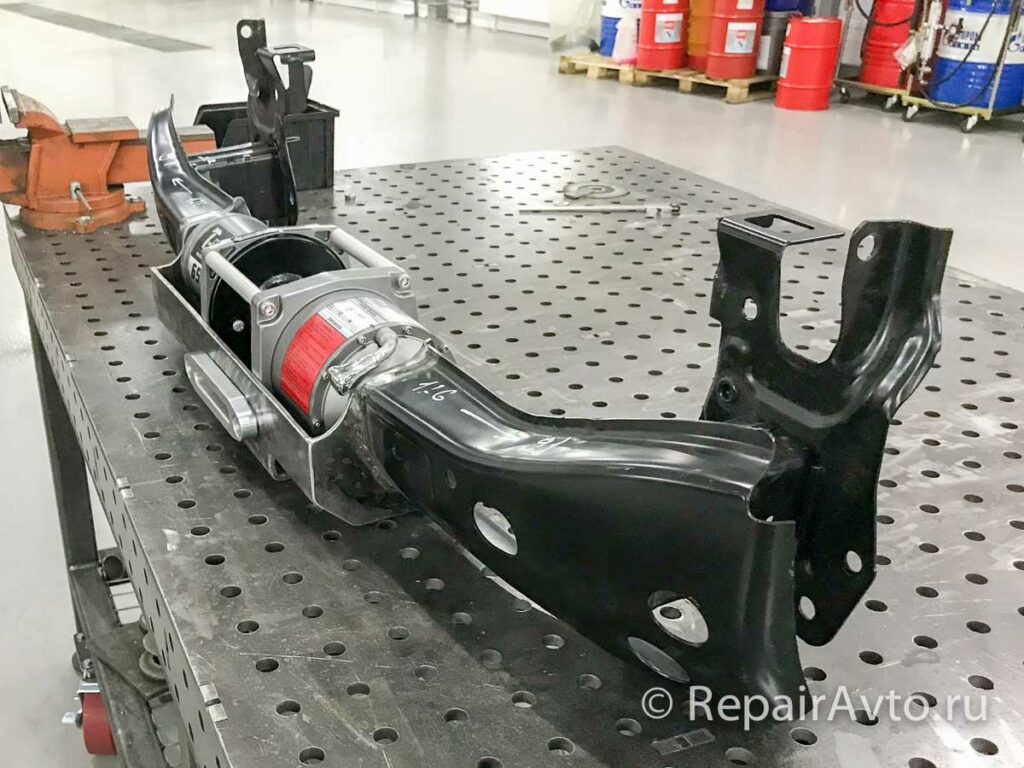

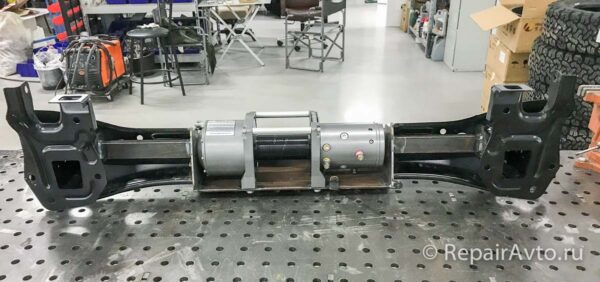

Снимаем усилитель бампера с минивэна для дальнейшей доработки лебёдочной площадки.

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

Вместо громоздких комплектных роликовых направляющих (губ) было решено установить компактный клюз.

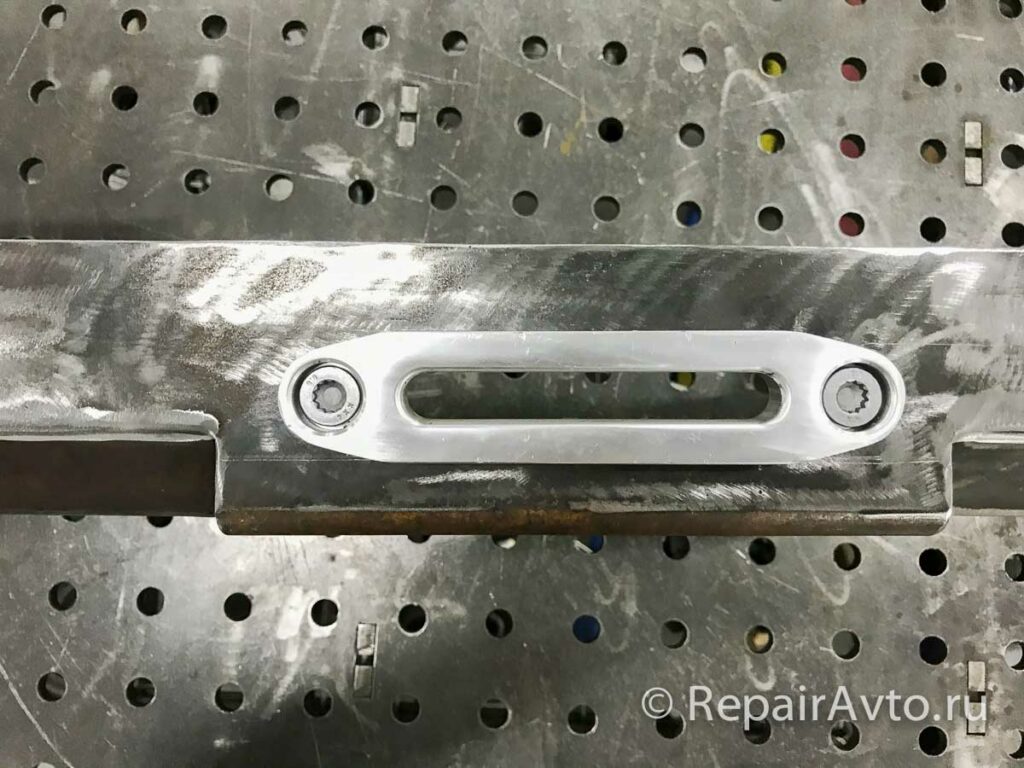

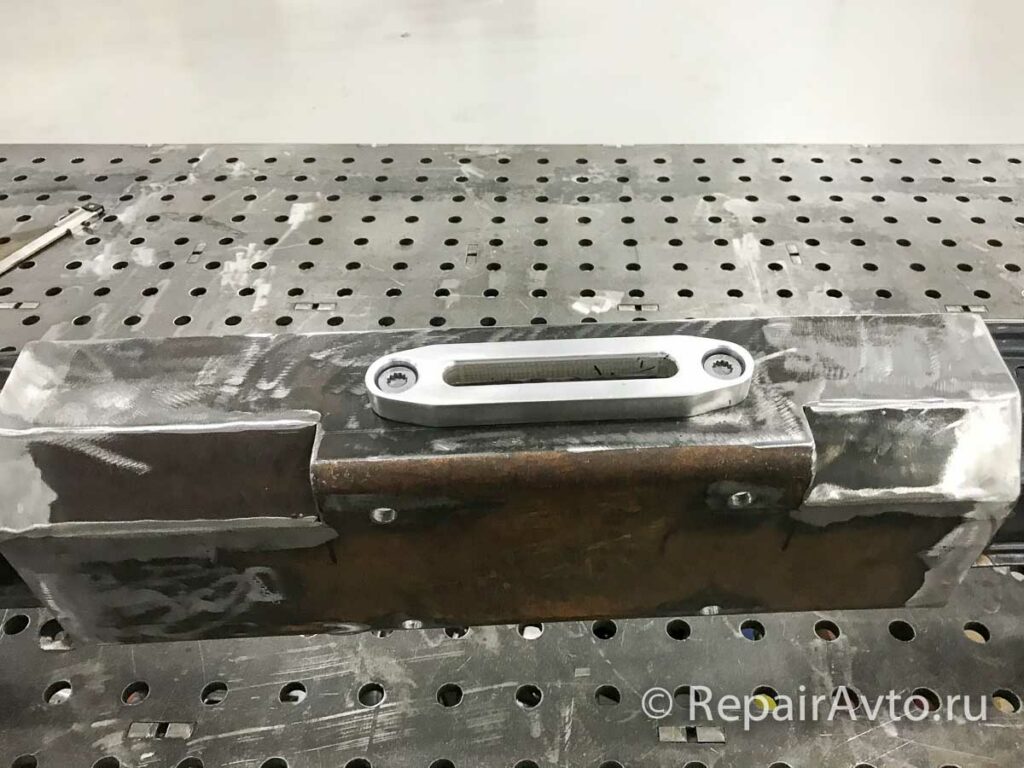

Размечаем место установки клюза на лебёдочной площадке. Вырезаем направляющее отверстие троса и сверлим отверстия крепления клюза. Зачищаем площадку и устанавливаем клюз.

: Изготовление площадки для лебедки TMAX-6500

: Изготовление площадки для лебедки TMAX-6500

: Изготовление площадки для лебедки TMAX-6500

: Изготовление площадки для лебедки TMAX-6500

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

После установки клюза прикрепляем лебёдку к площадке и проверяем прохождение троса через клюз.

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

: Монтаж площадки для установки лебедки в штатный бампер Volkswagen Caravelle

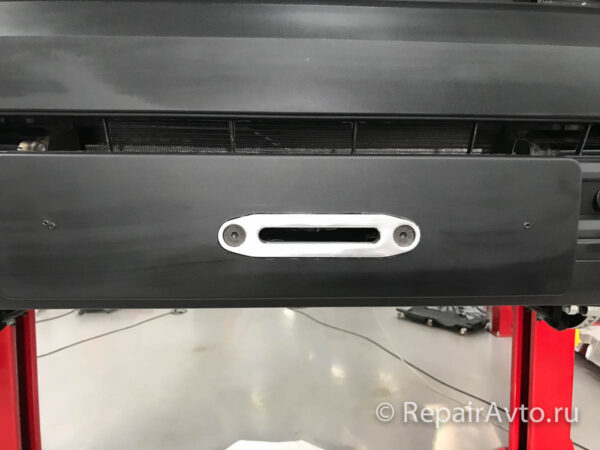

Устанавливаем на минивэн усилитель бампера вместе с площадкой и лебёдкой. Накидываем бампер и вырезаем в нём отверстие под клюз.

: Установка лебедки TMAX-6500 в штатный бампер Volkswagen Caravelle

: Установка лебедки TMAX-6500 в штатный бампер

Окрашиваем площадку, а после высыхания прикручиваем к ней клюз.

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

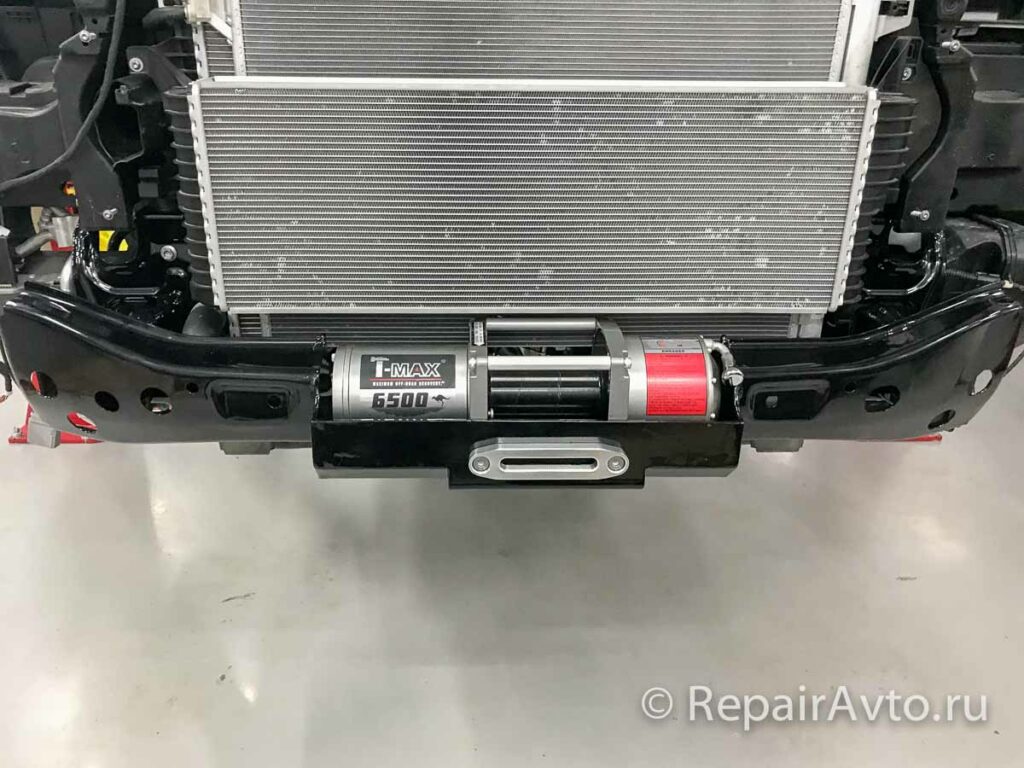

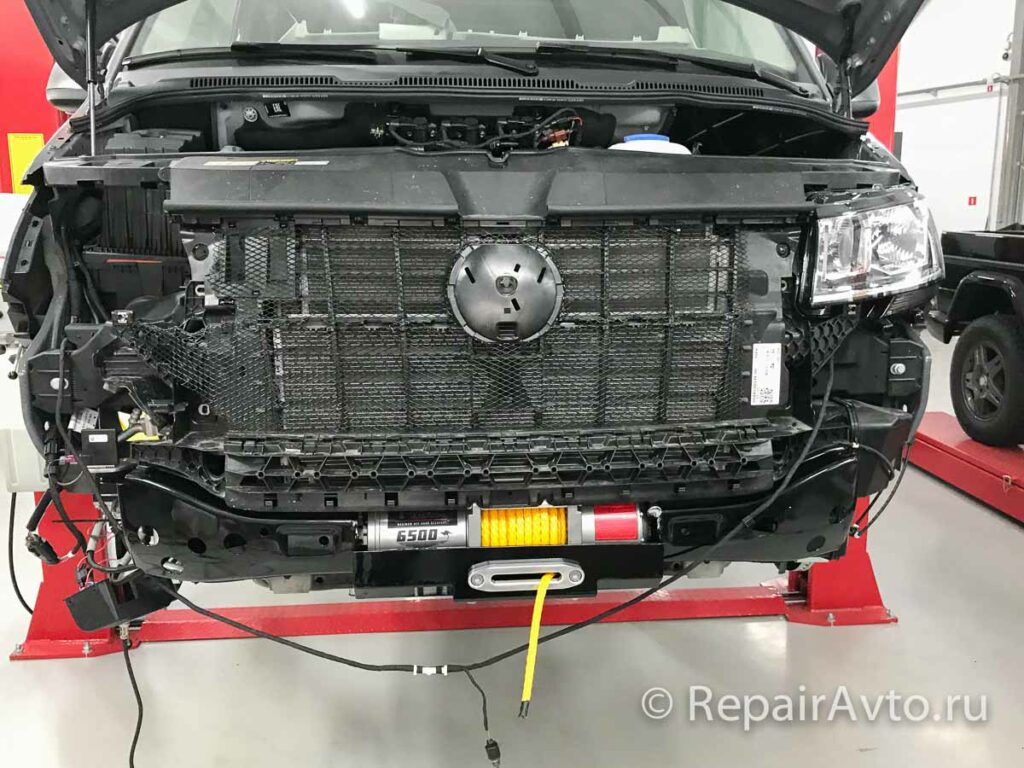

Устанавливаем на площадку лебёдку. Теперь можно приступать к её подключению.

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

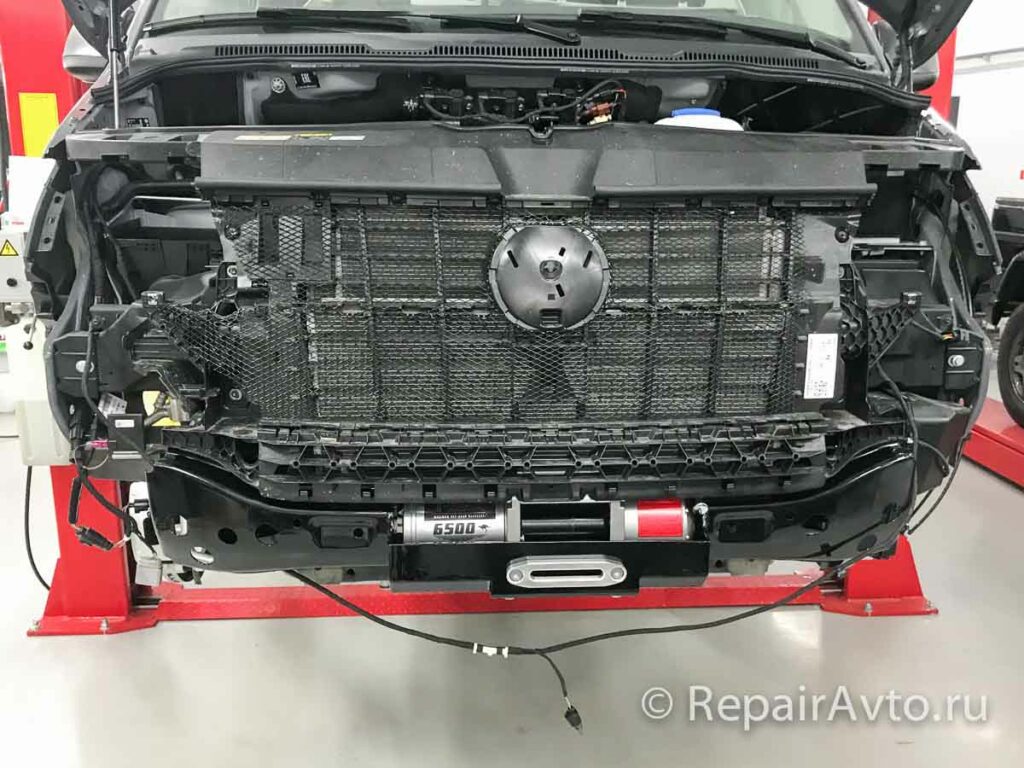

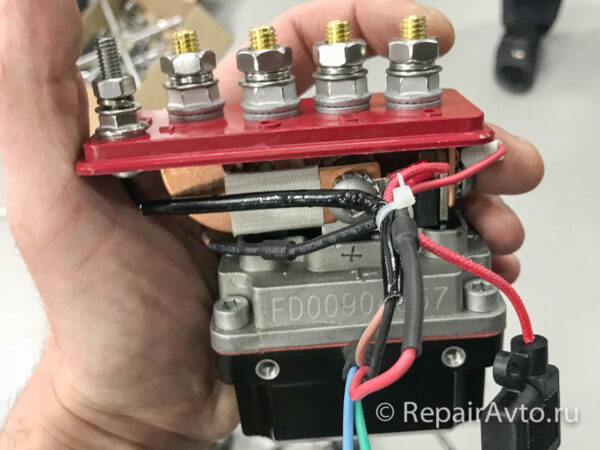

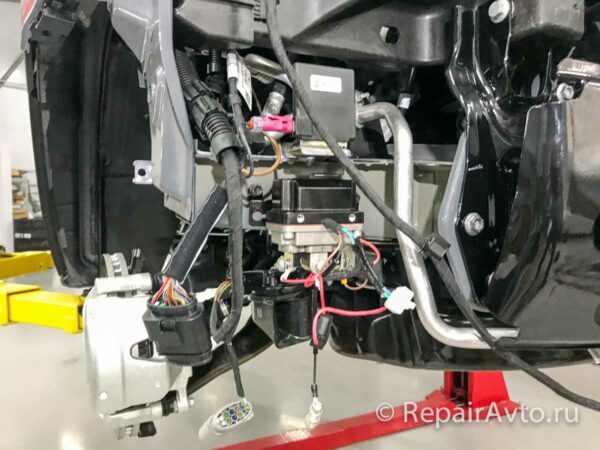

Подключаем питание лебёдки к бортовой сети кемпера, собираем передок, устанавливаем бампер на место.

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

: Установка лебедки на Volkswagen Caravelle

Размещаем разъём пульта управления лебёдкой под заглушкой буксировочного болта.

: Установка лебедки на Volkswagen Caravelle

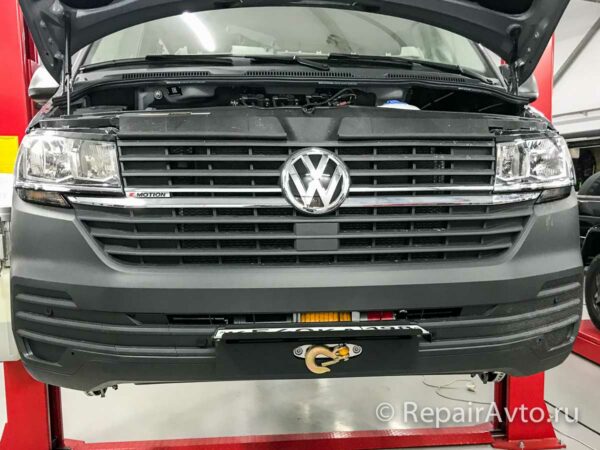

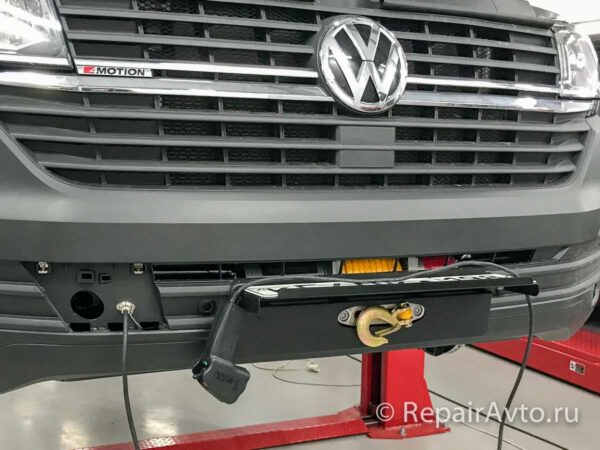

На фото ниже показан итоговый результат скрытой установки лебёдки в штатный бампер кемпера Volkswagen Caravelle. Лебёдка установлена под номерным знаком, который выполнен откидным. Скрытая установка лебёдки не портит облик минивэна, не привлекает внимания и не увеличивает габариты кемпера.
